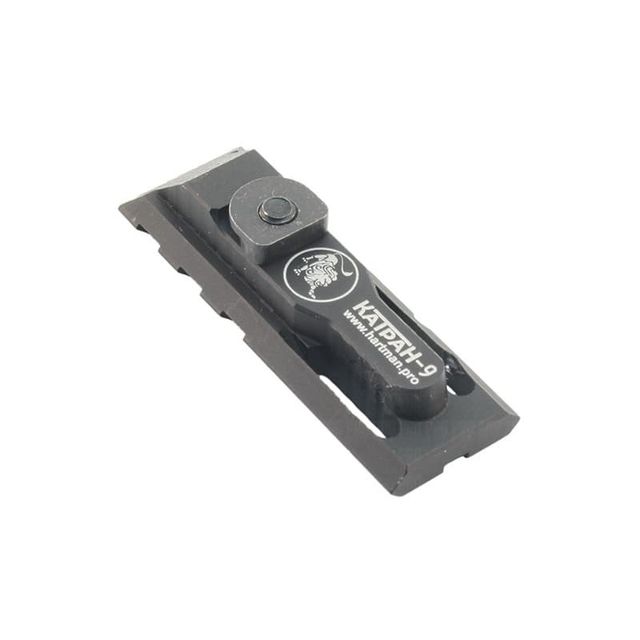

Кронштейн Катран 9 - планка для установки коллиматорных прицелов. Рассчитана на крепление прицельных баз под стандарт Вивер/Пикатинни.
Особенности:
- Устанавливается на место стандартного целика и его пружины. Колодка целика является жестко зафиксированной деталью оружия, поэтому достигается стабильность средней точки попадания;
- Фиксируется болтовым крепежом с вкладышем в прорези под целик. Закаленный болт под шестигранник из стали надежно фиксирует систему от разбалтывания под действием отдачи. Для еще большей надежности советуем обработать резьбовое соединение специальным фиксирующим средством типа Loсtite; Пазы под "уши" колодки целика дополнительно фиксируют планку в строгом положении;
- Кронштейн Катран 9 не мешает крышке ствольной коробки, установленной на шарнире. Не создает препятствий при смещении флажка замыкателя газовой трубки;
- Имеет четыре слота Pikatinny. Этого достаточно для размещения малогабаритных коллиматоров пистолетного вида;
- В центре есть пропил для его использования в качестве механического прицельного приспособления. Для корректной стрельбы необходимо пристрелять оружие на определенную дистанцию, изменяя положение мушки.
Совместимость:
Характеристики:
- Габариты (ДхШхВ, см) - 6.2х2.1х1.5;
- Вес, г - 24;
- Длина направляющей Вивер, см - 3;
- Количество шагов - 3;
- Материал - сплав алюминия В95.
Установка:
- Произведите неполную разборку оружия. Демонтируйте штатный целик. Для этого нанесите удар молотком через проставку по узкой части целика, когда он находится в полуоткрытом положении, или выдавите его твердым предметом (нажимая на эту же часть), извлеките пружину целика при помощи круглогубцев или пассатиж;
- Поставьте закладную шайбу полукруглой стороной в прорезь для пружины целика;
- Установите планку, соблюдая соосность отверстий для болта. Утопите, слегка ударив по ней;
- Закрутите фиксационный болт (для полного исключения раскручивания на фиксатор резьбы Loсtite);
- Соберите оружие, проверьте работу механизмов затвора в холостую.
Комплектация:
- Кронштейн Катран 9;
- Крепёжные элементы;
- Ключ-шестигранник 3 мм.
Производство: Hartman (Россия).
Артикул: К-014.
