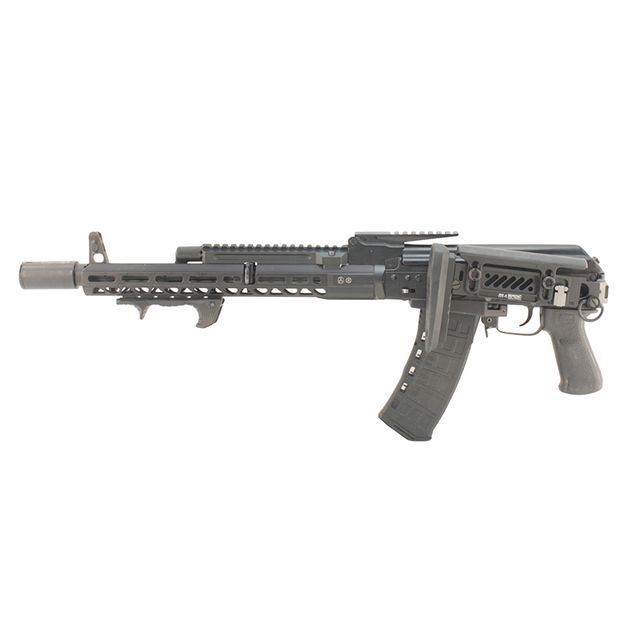

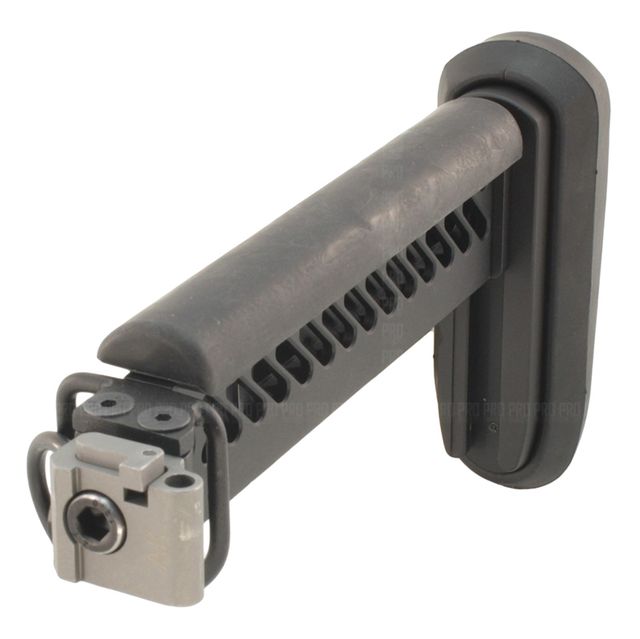

Приклад ПТ-1 - разработан в качестве альтернативы штатному на складные версии автомата Калашникова. Имеет гибкую настройку длины, высоты подщёчника и затыльника, а также фиксируется в сложенном положении.
Особенности:
- Фиксация в сложенном состоянии достигается, благодаря специальной пластине-фиксатору;
- Конструкция фрезерована из сплава Д16Т, что обеспечивает высокую надёжность, устойчивость к механическим повреждениям и перепадам температур, включая экстремальные;
- Отверстия в корпусе изделия позволили сделать его легче, а не потерять при этом в прочности - ребра жесткости;

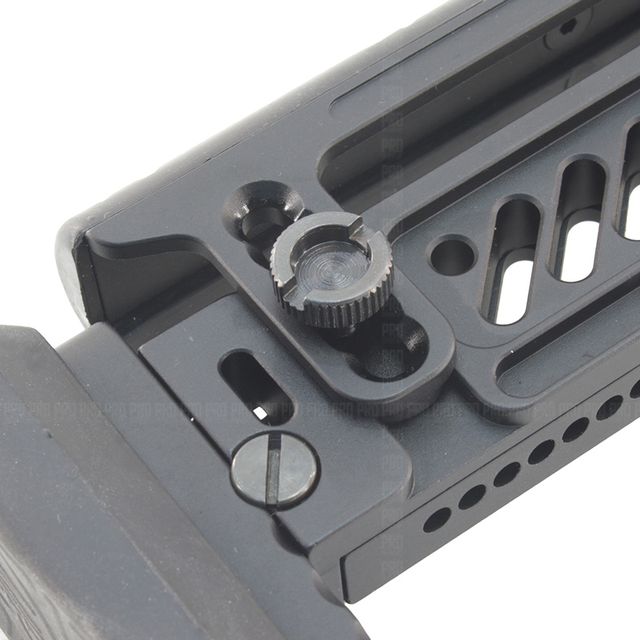

- Приклад ПТ-1 имеет тонкую настойку по длине - 20 шагов с расстоянием 5 мм между ними. Для внесения изменений откиньте флажок (фото 11 и 12) - может понадобиться некоторое усилие, поскольку он притянут магнитом - и надавите на него, одновременно смещая рельсу приклада вперед или назад;
- Прорезиненный подщёчник регулируется на шесть позиций: от 1 см (минимальная) до 3.7 см (максимальная). Для настройки не требуются никакие инструменты - достаточно ослабить два винта, удерживающих щеку (вручную или при помощи подручных средств - монетки);
- Тыльник отстраивается по вертикали на пять позиций. Предназначено это для разных условий вкладки, в том числе, и для тех, кто использует забрало со шлемом. Смена высоты осуществляется отвёрткой с прямым шлицем;
- Также, есть два сменных резиновых затыльника - 42 и 27 мм шириной;
- Приклад ПТ-1 оборудован двумя антабками - круговой, вокруг всей направляющей, и классической антабкой-кольцом справа. Каждой можно пользоваться самостоятельно, поскольку обе являются съемными.
Совместимость:
- АК-74М, АКС-74 (в ремонтном исполнении);
- АК-12, -15;
- АК "сотой серии".
Внимание! Данная модель не предназначена для гражданского оружия! На карабины Сайга и аналогичные устанавливается версия ПТ-1С!
Характеристики:
- Габариты:
- min (ДхШхВ, см) - 20.5х4.7х10.8;
- max (ДхШхВ, см) - 30.8х4.7х14.7;
- Вес, г (мин./макс.) - 435/479;
- Материал - Д16Т, сталь.
Установка:
- Убедитесь в том, что оружие разряжено;
- Снимите крышку ствольной коробки;
- Переведите приклад в промежуточное положение;
- С помощью выколотки, снизу-вверх выбейте удерживающий его штифт;
- Снимите;
- Выберите антабку, которая вам нужна. Вторую демонтируйте;
- Установите пластину-фиксатор в верхнюю часть узла складывания, гладкой стороной вниз;
- Зажав кнопку складывания приклада, установите ПТ-1;
- Сверху-вниз вбейте пин на место;
- Проверьте работоспособность;
- В случае, если устройство не фиксируется при складывании, немного подпилите пластину-фиксатор надфилем со стороны приклада в разложенном состоянии. Главное - не снять слишком много металла;
- В случае, если конструкция люфтит в разложенном положении в районе узла складывания - вклейте в узел ствольной коробки резиновую пластину, идущую в комплекте.
Комплектация:
- Основа приклада ПТ-1;
- Установлены:
- Узел приклада;
- Круговая антабка;
- Антабка-кольцо;
- Подщёчник;
- Затыльник широкий;
- В наборе:
- Пластина-фиксатор приклада;
- Тыльник узкий;
- Резиновый вкладыш;
- Шестигранный ключ 2.5 мм и 1.5 мм.
Производство: Зенит (Россия).
Артикул: ПТ-1.
